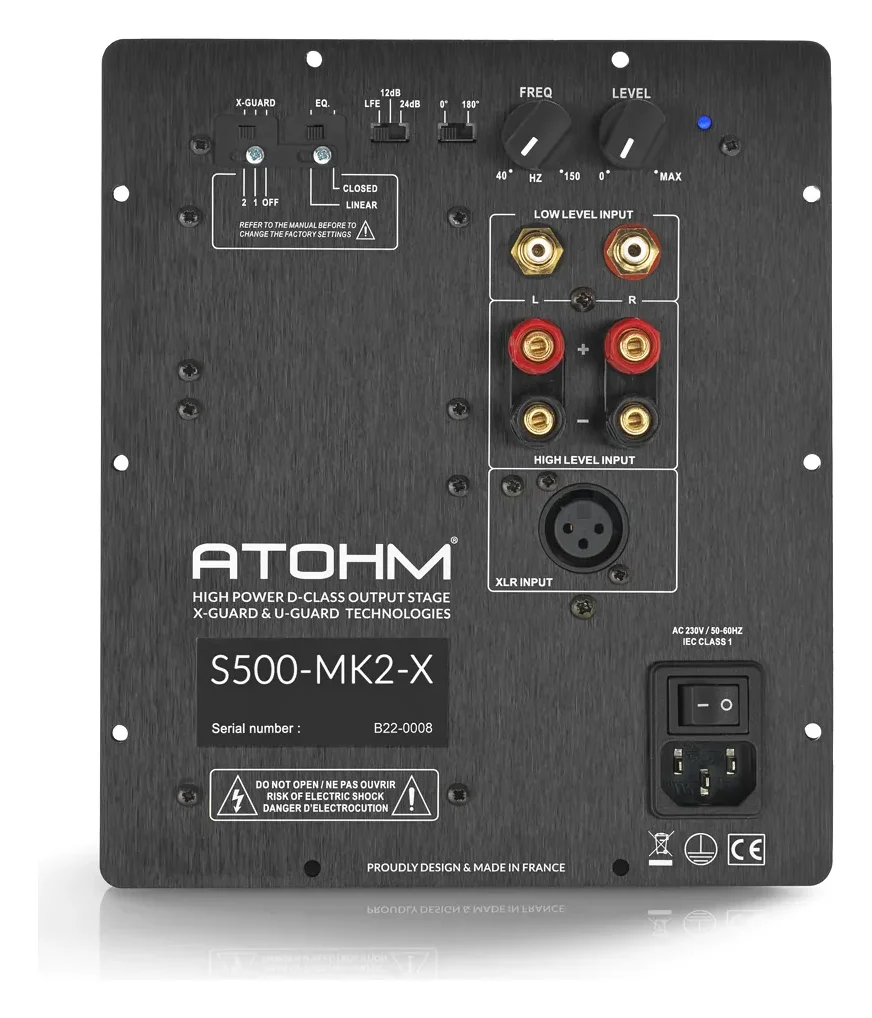

Atohm S500-MK2-X — module d’amplification S500-MK2-X vu de face : réglages, entrées RCA, haut niveau et XLR

Atohm

S500-MK2-X

Module d'amplification

Module d’amplification pour caisson de grave, étage de puissance ICEpower en classe D.

550 €
TTC
Poser une question
  • Sur commande : délai confirmé par e-mail
  • 14 jours pour changer d’avis
Achat & garantie

Galerie · 4 photos — faites glisser, touchez pour agrandir

L'essentiel

Puissance
500 W
Étage
ICE POWER (R) classe D
Dimensions
220*190*55 mm (capot d'étanchéité compris)
Poids
0.9 kg

Présentation

Atohm S500-MK2-X

Spécialisé dans la conception et la fabrication de haut-parleurs et d’enceintes acoustiques haut de gamme, ATOHM conçoit et propose également depuis de nombreuses années des modules d’amplification hautes performances pour subwoofers.

D’importantes études successives ont été menées sur les composants, les schémas, la topologie d’implantation, la construction générale, le comportement thermique et la fiabilité. De par notre expertise en électro-acoustique, ces études tiennent compte du comportement réel des haut-parleurs et de leurs limites. Notre technologie exclusive X-GUARD ™ assure ainsi que les excursions des haut-parleurs de grave ne dépassent jamais une limite absolue aux fréquences les plus graves.

Lire la suite

Depuis plus de 10 ans nos modules sont équipés d’étages de puissance et d’alimentation ICE POWER®. Ces derniers garantissent une puissance sans faille. Avec d’exceptionnelles capacités en courant et de très hauts facteurs d’amortissement, ils sont capables d’alimenter tous types de haut-parleurs. Associés à notre technologie exclusive U-GUARD ™ , ces étages procurent un écrêtage doux et restent à l’abri de toute saturation massive.

Les modules ATOHM offrent un traitement du signal purement analogique élaboré de manière à parfaire le couplage du/des haut-parleurs avec leur charge et à exploiter toute la dynamique sans changement tonal brusque ni de comportement suspect lorsque l’ensemble arrive à ses limites. Dépourvu de filtre subsonique et de latence, les doubles filtres passe-bas réglables permettent un raccord acoustique idéal avec tous types d’enceintes. Les modules ATOHM offrent un vaste choix de réglages et de connexions afin de répondre à toutes les applications hifi et home cinéma.

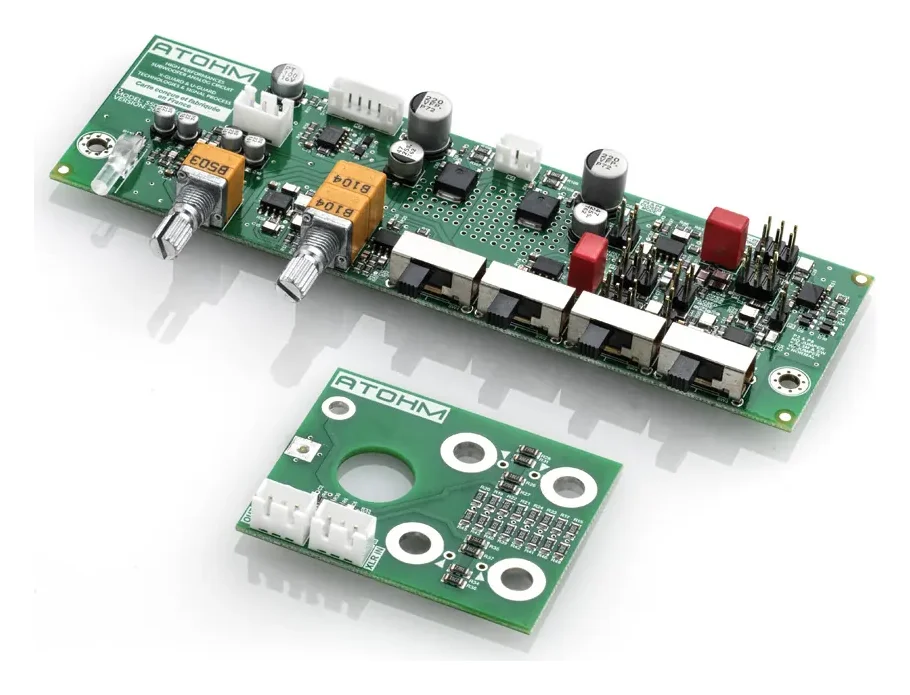

Dans ces dernières versions MK2, nous avons privilégié les partenaires français pour le développement et la fabrication de notre carte de traitement en CMS et de diverses pièces. A u final, chaque unité est entièrement assemblée, câblée et contrôlée dans nos ateliers, assurant une qualité optimale.

Des performances techniques et musicales de la plus haute qualité dans un encombrement minimaliste !

Texte de présentation d'Atohm.

Pour s'y retrouver

Les termes techniques de cette fiche

Classe D
Amplification « à découpage » : très bon rendement et peu de chaleur, pour des appareils puissants et compacts.
RCA
La prise audio la plus répandue, en paire rouge et blanche pour la stéréo.
XLR (liaison symétrique)
Prise à trois broches : le signal voyage en deux versions opposées, ce qui annule les parasites captés dans le câble.
Facteur d'amortissement
Capacité de l'amplificateur à « tenir » les haut-parleurs : plus il est élevé, plus le grave est contrôlé.
Rapport signal/bruit
Écart entre la musique et le léger souffle de fond, en décibels (dB) : plus il est élevé, plus le fond est silencieux.
Distorsion
Déformation du son par l'appareil, en pourcentage : plus elle est faible, plus le son est fidèle.
Impédance (Ω)
Résistance électrique d'une enceinte ou d'une entrée, en ohms (Ω). Enceintes et amplificateur doivent être compatibles ; 4 à 8 Ω est courant.
Filtre (crossover)
Circuit qui répartit les sons entre les haut-parleurs : le grave vers le boomer, l'aigu vers le tweeter.

Mesures

Données techniques

Étage de puissance
ICE POWER (R) classe D
Puissance efficace
500 Weff/4ohms/80s/mode LFE
Impédance de charge nominale
4-16 ohms (3ohms mini)
Courant maximal crête (seuil protection)
20A
Facteur d'amortissement
sup. à 1000
Rapport signal / bruit
96dB(A)
Distorsion harmonique
inf. à 0.1%
Filtre subsonique
Aucun / technologie X-Guard (contrôle actif d'excursion)
Latence
0ms - circuits entièrement analogiques
Filtre passe bas
ajustable de 36 Hz (-3dB) à 178 Hz (-3dB)
Pente de filtrage
ajustable 12dB ou 24dB "Butterworth" - débrayable-LFE
Contrôle de phase
0-180°
Entrée bas niveau
2x RCA + 1 XLR
Entrée haut niveau
2x bananes 4mm/serrage direct
Sortie
Sur bornier cosses 4.8mm intégrées au capot
Protection contre les courts circuits
oui
Protection contre la surchauffe
oui
Protection CC
oui
temporisation "soft start"
oui - 2 sec.
Tension d'alimentation
115 V / 230 V (commutable en interne) 50 Hz
Consommation
700 Wmax - 9.5W à vide
Dimensions
220*190*55 mm (capot d'étanchéité compris)
Poids
0.9 kg
Accessoires fournis
Cordon secteur / câble haut-parleur 80cm avec cosses fast -on / 10 vis 4*25mm

Technologies

Compatibilités et visuels techniques

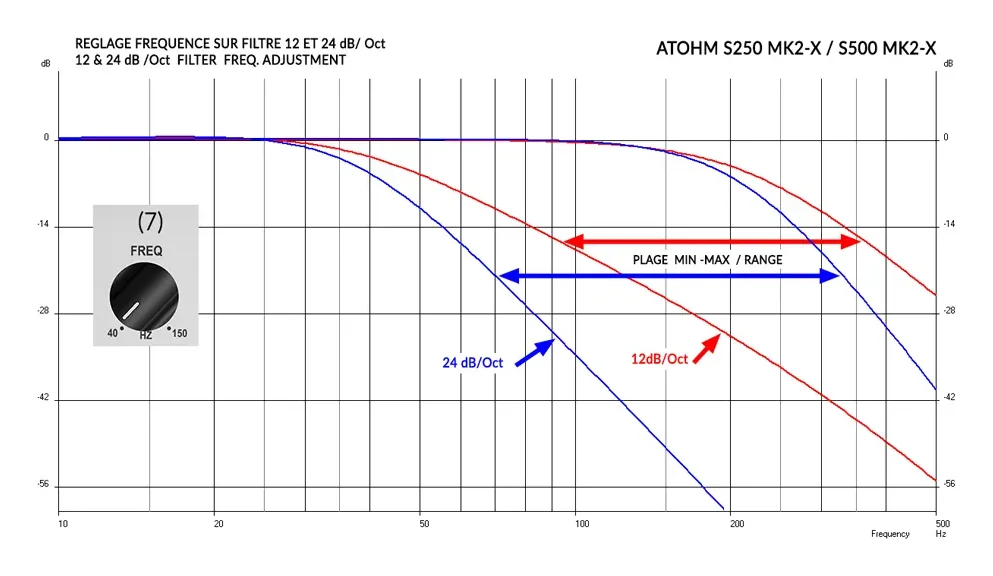

  • Atohm S500-MK2-X — courbes du filtre passe-bas réglable, pentes de 12 et 24 dB/octave

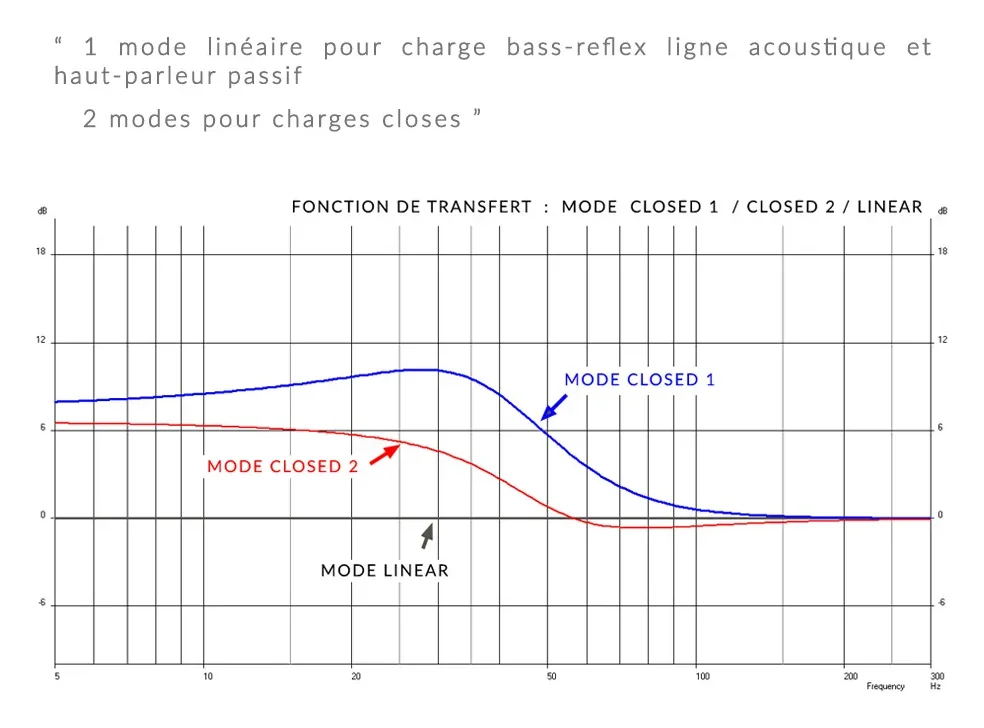

  • Atohm S500-MK2-X — courbes des modes Linear, Closed 1 et Closed 2 selon la charge du caisson

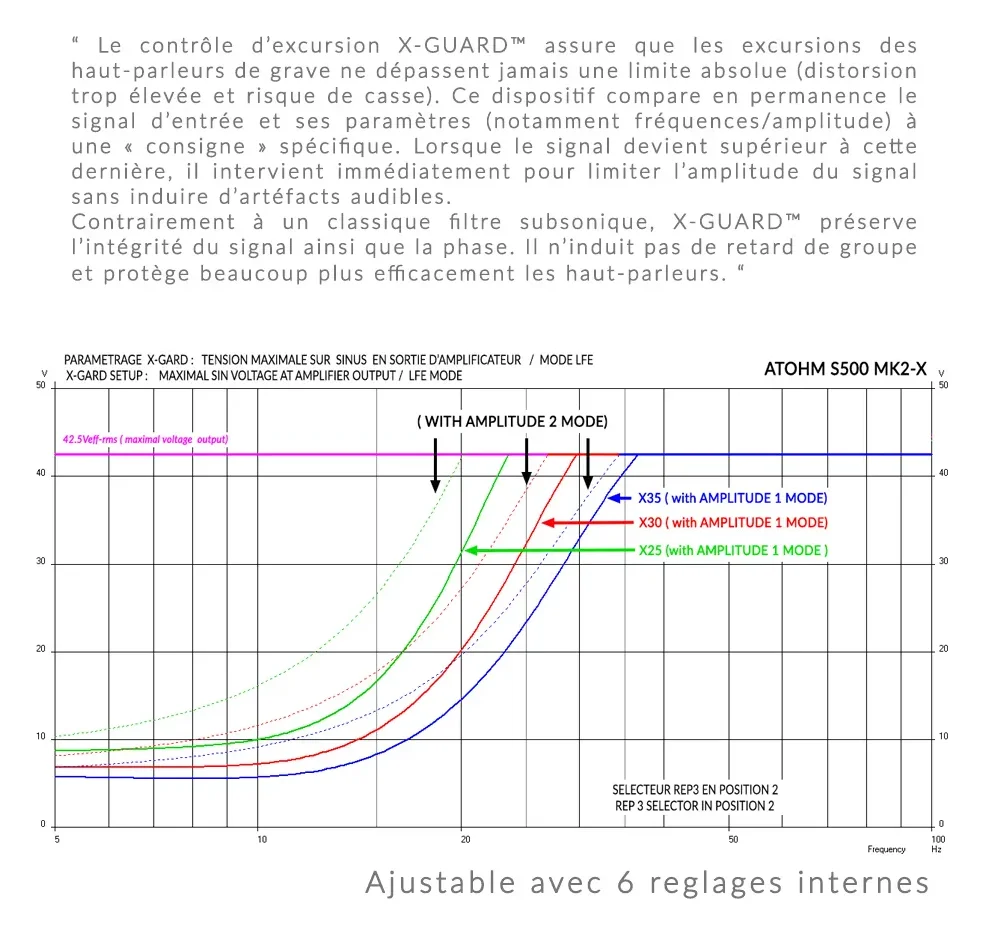

  • Atohm S500-MK2-X — explication du contrôle d’excursion X-Guard et courbes de ses 6 réglages internes

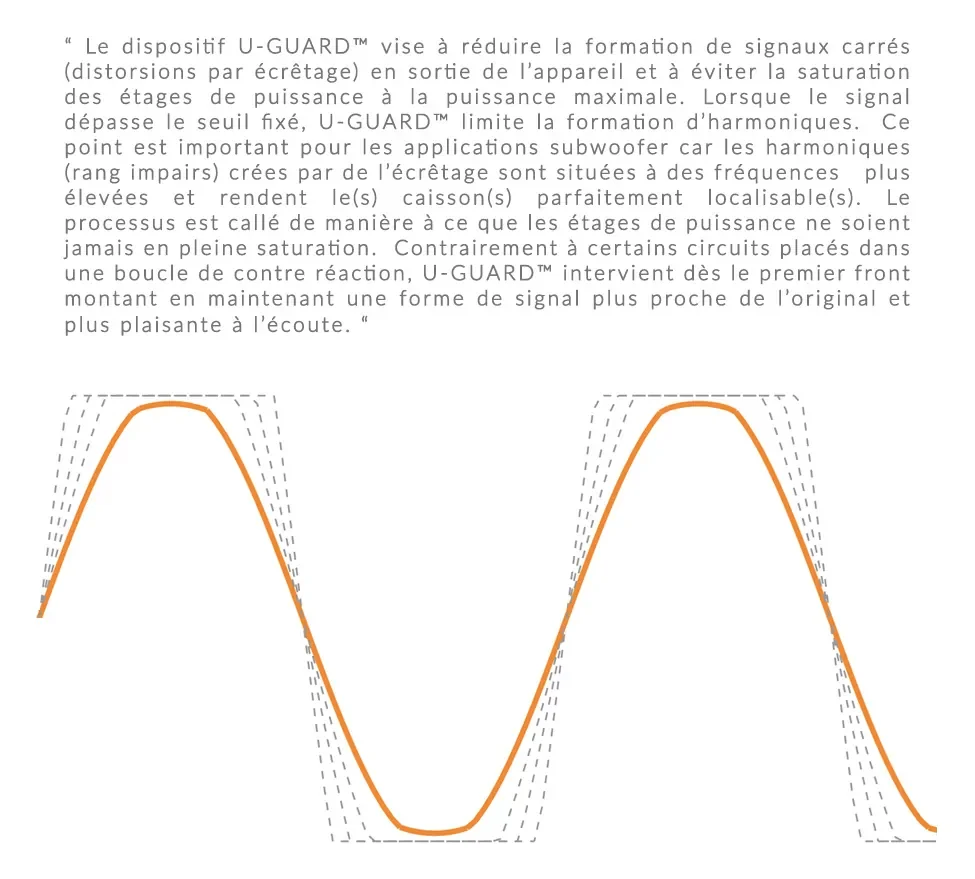

  • Atohm S500-MK2-X — explication de l’écrêtage progressif U-Guard, avec le schéma du signal écrêté

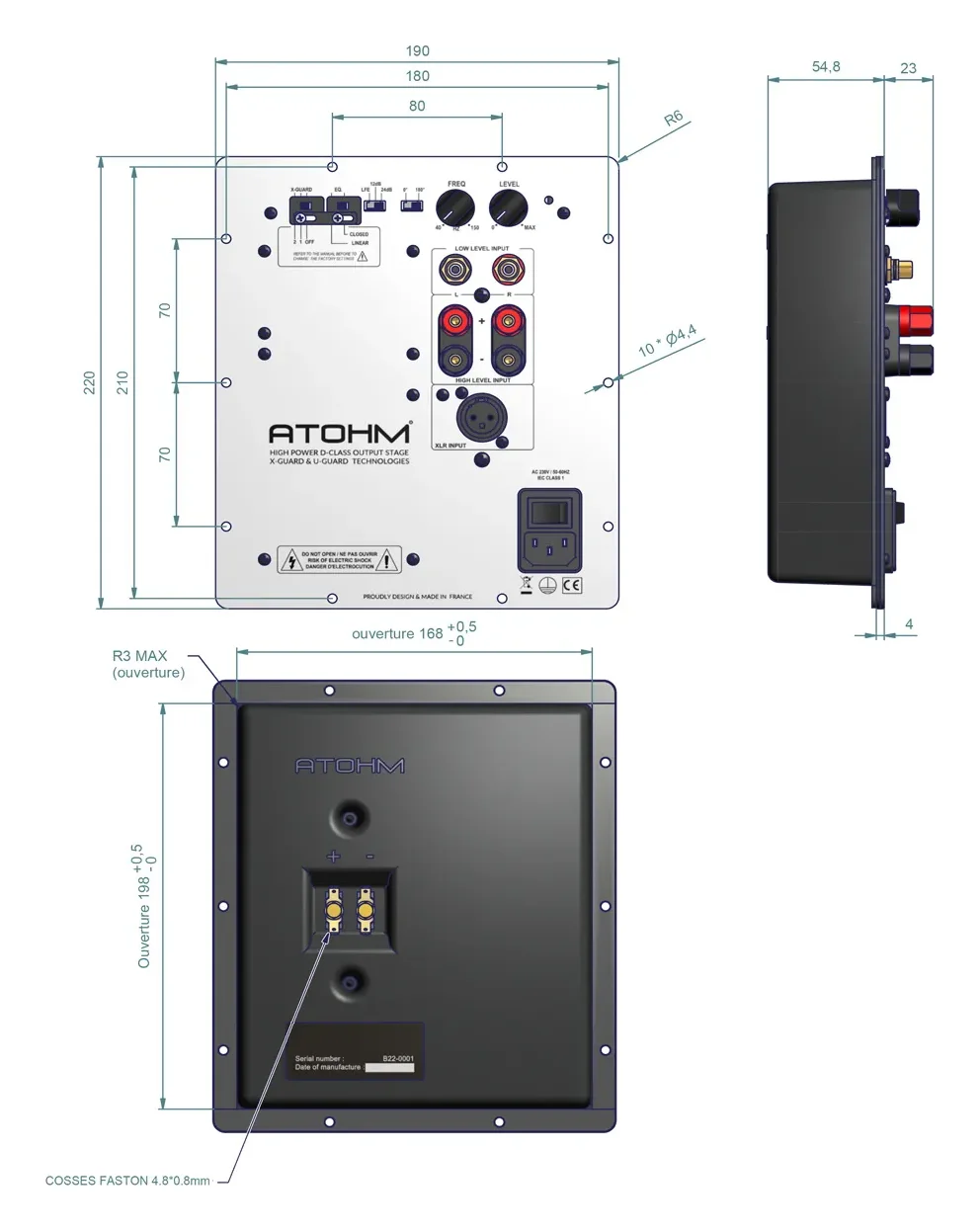

  • Atohm S500-MK2-X — plan coté du module d’amplification : face avant, profil et découpe d’encastrement
  • Atohm S500-MK2-X — bandeau : amplificateur de caisson classe D haute performance, protections U-Guard et X-Guard, traitement analogique exclusif, fabriqué en France
