MA100
Le mini-amplificateur de puissance MA100 convient dans la plupart des applications HIFI ou audio-vidéo. Il peut être utilisé seul ou en bi-amplification.
Finition
- Sur commande : délai confirmé par e-mail
- Garantie constructeur 2 ans
- 14 jours pour changer d’avis
Galerie · 2 photos — faites glisser, touchez pour agrandir — cliquez pour agrandir
L'essentiel
- Puissance
- 2×60 W
- Alimentation
- 170 VA
- Dimensions
- 320×227×83 mm
- Poids
- 4 Kg
Présentation
Atoll MA100
Le mini-amplificateur de puissance MA100 convient dans la plupart des applications HIFI ou audio-vidéo. Très évolutif, il peut être utilisé seul ou en bi-amplification. Il peut être associé avec un amplificateur intégré ou un préamplificateur ATOLL. Il est bridgeable en bloc mono par l’intermédiaire d’un interrupteur externe. Il est aussi équipé en série d’une entrée Trigger 12V (allumage direct en liaison avec un préampli).
Texte de présentation d'Atoll.
Points forts
- Face avant en aluminium brossé de 4 mm.
- Puissance 2×60 W / 8Ω.
- Transformateur toroïdal de 170 VA.
- Condensateurs de filtrage : 2×6800 μF.
- Bridgeable en bloc mono.
- Entrée Trigger 12V.
Voir les 5 autres points
- Étages audio symétriques à composants discrets.
- Transistor de puissance MOS-FET.
- Polarisation des étages de sortie en classe A/B.
- Circuits imprimés double face avec finition nickel/or.
- Bridgeable en bloc mono.
Finitions
Finitions disponibles

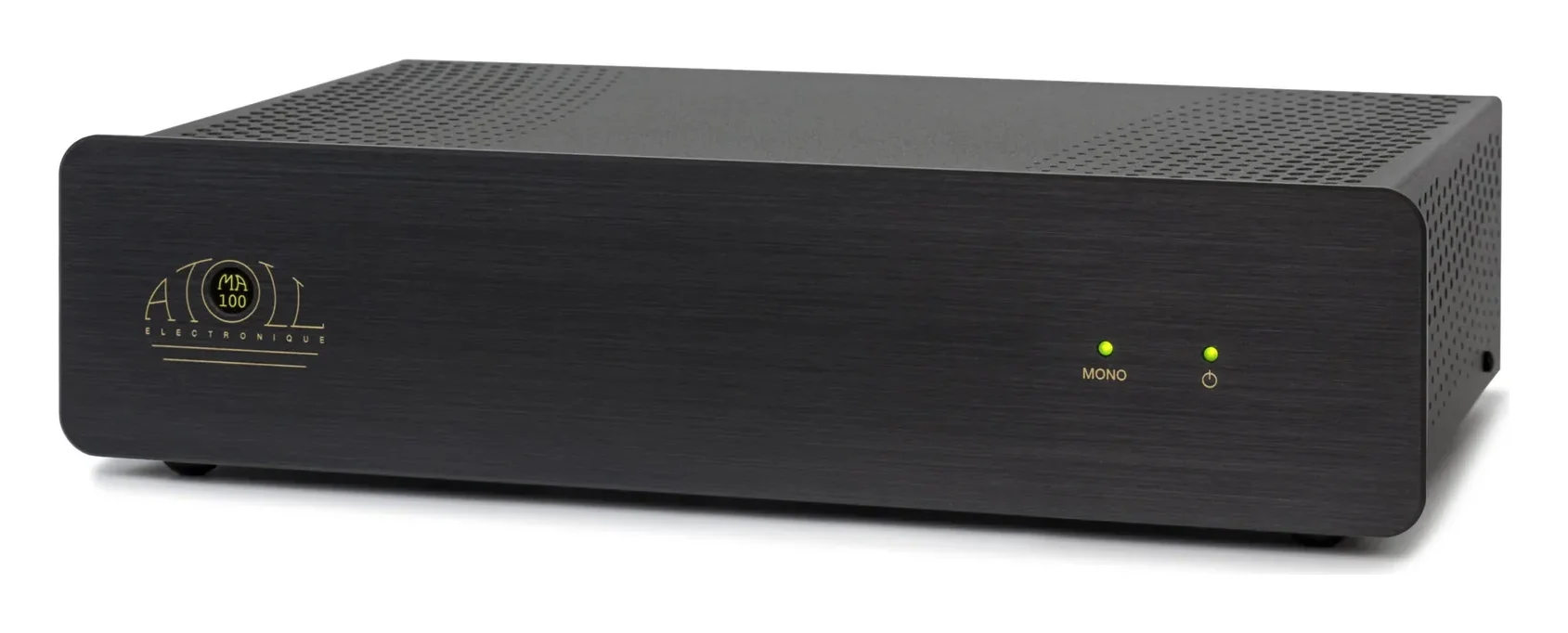

Aluminium brossé anodisé noir
Aluminium brossé anodisé silver
Presse
Récompenses et bancs d’essai
« À nouveau, Atoll étonne par la pertinence des produits. Cette fois, il s’agit de maillons de taille réduite, une particularité qui ne se fait pas sentir à l’écoute. Chaque élément a été judicieusement pensé et optimisé, on pense notamment aux six entrées dont une USB 192 / 24 et deux analogiques, au volume télécommandable, à l’impédance de sortie de seulement 1 ohm pour les casques, sans oublier l’amplificateur de puissance MA100 fonctionnant en classe A jusqu’à 10 watts. Atoll n’a rien laissé au hasard et a trouvé les meilleures solutions sur les aspects techniques, esthétiques, ergonomiques et surtout musicaux. Un grand bravo ! »
Pour s'y retrouver
Les termes techniques de cette fiche
- Préamplificateur
- Appareil qui choisit la source (CD, platine, streaming…) et règle le volume, avant l'amplificateur de puissance.
- Amplificateur de puissance
- Il reçoit le signal du préamplificateur et fournit l'énergie nécessaire pour faire fonctionner les enceintes.
- Classe A/B
- Le fonctionnement le plus courant des amplificateurs de puissance : très peu de distorsion à faible volume, bon rendement à fort volume.
- MOS-FET
- Type de transistor utilisé dans l'étage de sortie qui alimente les enceintes.
- RCA
- La prise audio la plus répandue, en paire rouge et blanche pour la stéréo.
- Bande passante
- Plage des sons reproduits, du plus grave (en hertz, Hz) au plus aigu (en kilohertz, kHz). L'oreille entend d'environ 20 Hz à 20 kHz.
- Rapport signal/bruit
- Écart entre la musique et le léger souffle de fond, en décibels (dB) : plus il est élevé, plus le fond est silencieux.
- Distorsion
- Déformation du son par l'appareil, en pourcentage : plus elle est faible, plus le son est fidèle.

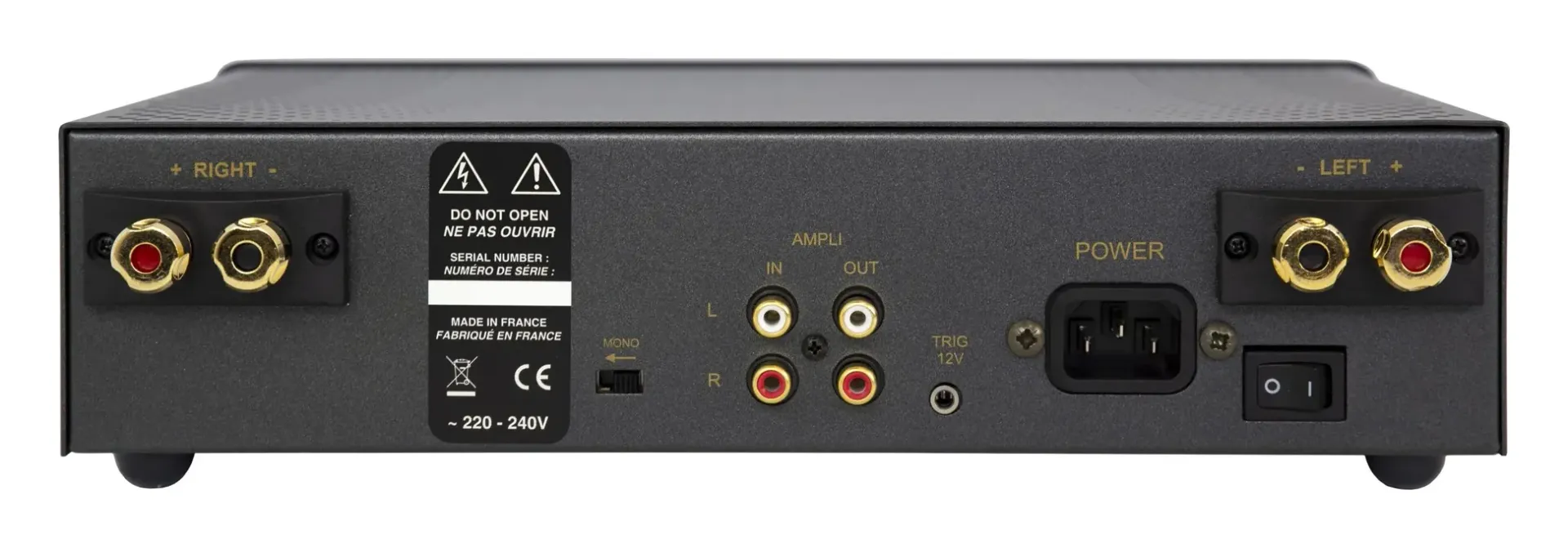

Connectique
Entrées, sorties et raccordements
Divers
- 1 x Entrée RCA.
- 1 x Sortie RCA.
- 1 x Entrée Trigger 12V.
- Borniers enceintes à vis, contacts plaqués or.
- Interrupteur externe Stéréo/Mono.
Raccordement
Schémas de raccordement
Raccordement en stéréo
Raccordement en mono
Raccordement en bi-amplification
Mode mono : branchement de l’enceinte
Mesures
Données techniques
- Puissance Wrms/canal/8Ω
- 2×60 W (1×150 W en mono)
- Puissance Wrms/canal/4Ω
- 2×80 W (1×165 W en mono)
- Puissance impulsionnelle
- 100 W
- Alimentation
- 170 VA
- Total capacitif
- 16 600 µF
- Nombre d’entrées
- 2
- Impédance d’entrée
- 220 kΩ
- Sensibilité
- 1,37 V
- Rapport Signal/Bruit
- 100 dB
- Distorsion à 1 kHz
- 0,05% / (10 W)
- Bande passante
- 5 Hz – 200 kHz
- Temps de montée
- 2 µs
- Dimensions
- 320×227×83 mm
- Poids
- 4 Kg
En détail

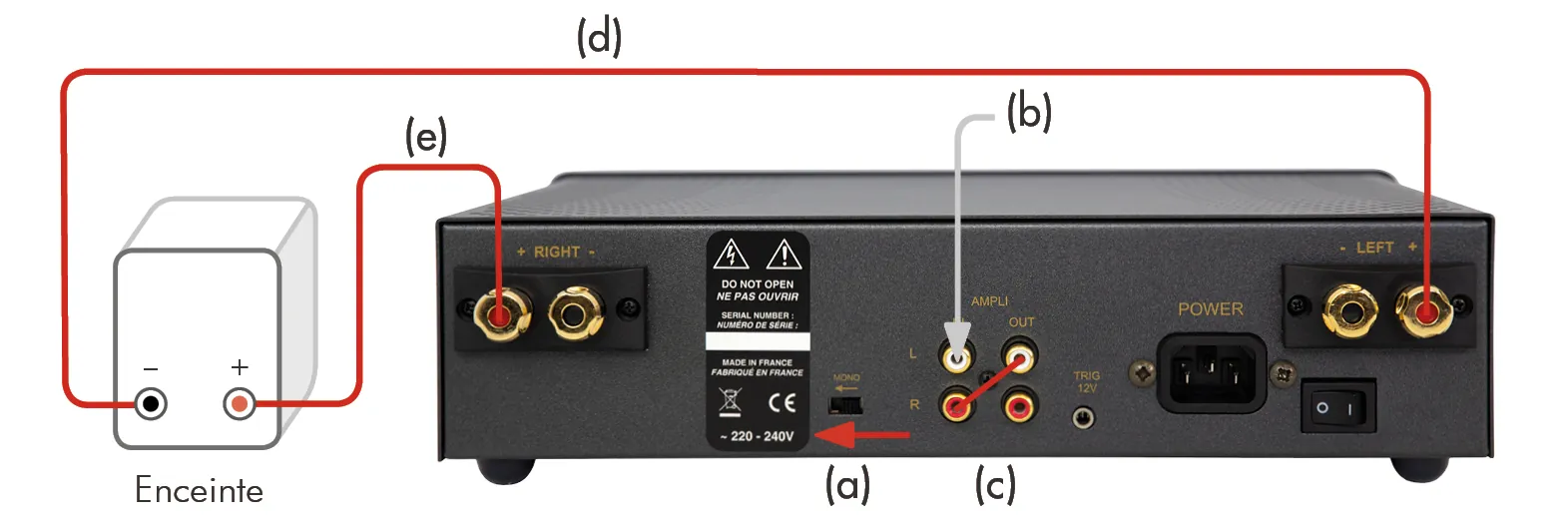

Installation en mode mono
Afficher le détail (8 points)
- Votre appareil peut être utilisé en bloc de puissance MONO. Voici les étapes pour basculer l’ampli en mono:
- Éteignez votre appareil et débranchez tous les câbles :
- (a) Basculez l’interrupteur (3) en position MONO (vers la gauche).
- (b) Connectez le signal (depuis le préampli) dans la cinch blanche AMPLI IN.
- (c) Reliez avec un câble la cinch AMPLI IN (4) (rouge) à la cinch AMPLI OUT (5) (blanche).
- Reliez les câbles à l’enceinte comme indiqué ci-dessous :
- (d) Sortie Gauche (rouge) vers entrée noire de l’enceinte.
- (e) Sortie Droite (rouge) vers entrée rouge de l’enceinte.
