PH200
Le phono PH200 est un module externe qui dispose d’une alimentation spécifique composée de 2 transformateurs à très faible bruit et 4 régulateurs de tension.
Finition
- Sur commande : délai confirmé par e-mail
- Garantie constructeur 2 ans
- 14 jours pour changer d’avis
Galerie · 2 photos — faites glisser, touchez pour agrandir — cliquez pour agrandir
L'essentiel
- Cellules
- MM / MC
- Gain MM
- 40 dB
- Dimensions
- 440×295×63 mm
- Poids
- 5 Kg (*) Selon position des interrupteurs. (Données sous réserve de modifications).
Présentation
Atoll PH200
Le préamplificateur phono PH200 dispose de deux transformateurs toriques faibles bruit, un par voie. Les alimentations sont entièrement blindées par une coque en acier reliée électriquement au châssis afin d’éviter tout rayonnement parasite. Cette coque, ainsi que les condensateurs de filtrage et le châssis, sont traités contre les vibrations mécaniques par l’intermédiaire d’un matériau spécifiquement adapté. La consommation en fonctionnement reste inférieure à 2W. Le circuit imprimé dispose d’une finition nickel or chimique qui optimise le transfert du signal. Les masses sont routées en étoile afin d’assurer une parfaite réjection des bruits d’alimentation.
Texte de présentation d'Atoll.
Points forts
- Face avant en aluminium brossé de 8 mm.
- Condensateurs de filtrage RIAA à technologie mica argenté.
- 2 transformateurs linéaires très faible bruit 3,5 VA chacun.
- 4 alimentations régulées.
- Total capacitif : 54 400 µF.
- Impédance d’entrée : 47 kΩ.
Voir les 9 autres points
- Capacité d’entrée : Rien / 100 pF / 220 pF / 320 pF(*).
- Gain MM : 40 dB (*).
- Gain MC haut niveau : 47 dB (*).
- Gain MC bas niveau : 60 dB (*).
- Rapport Signal/Bruit à 1 kHz : 80 dB.
- Diaphonie à 1 kHz : < -86 dB.
- Réponse en fréquence (20 Hz – 20 kHz) : < 0,1 dB.
- THD : 0,05%.
- (*) Selon position des interrupteurs.
Finitions
Finitions disponibles

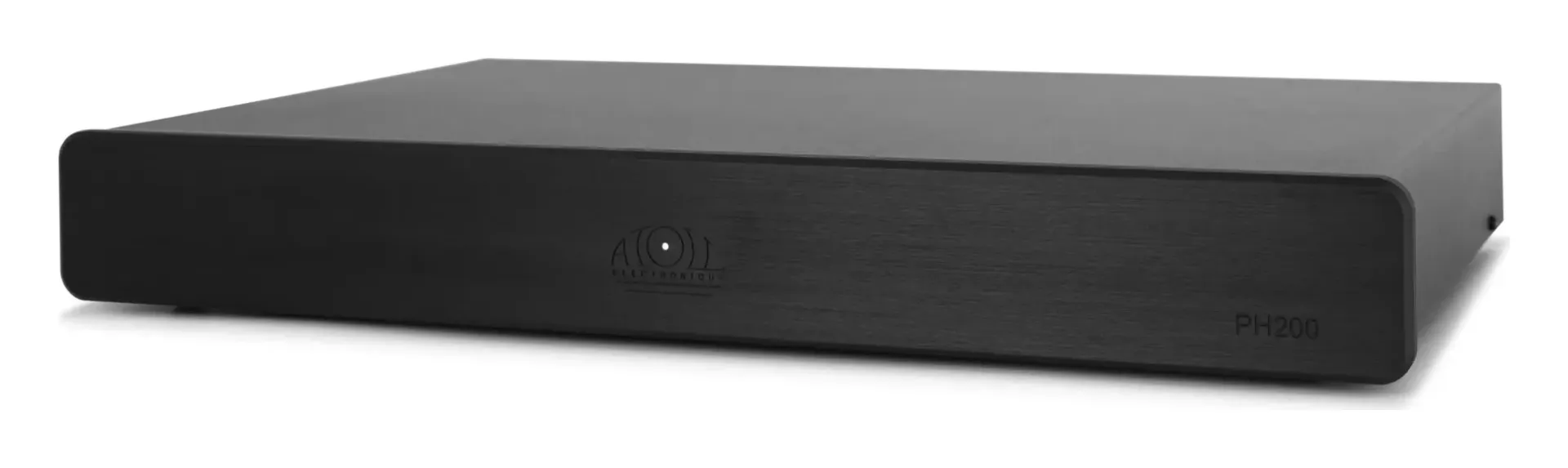

En aluminium brossé anodisé noir
En aluminium brossé anodisé silver
Pour s'y retrouver
Les termes techniques de cette fiche
- Préamplificateur
- Appareil qui choisit la source (CD, platine, streaming…) et règle le volume, avant l'amplificateur de puissance.
- Classe A
- Les transistors travaillent en permanence : distorsion minimale, mais beaucoup de chaleur. Réservée en général aux préamplificateurs.
- Entrée phono (MM / MC)
- Entrée pour platine vinyle. Le signal de la cellule est très faible et doit être amplifié et corrigé ; MM et MC sont les deux types de cellules.
- RCA
- La prise audio la plus répandue, en paire rouge et blanche pour la stéréo.
- Transformateur torique
- Transformateur d'alimentation en forme d'anneau : compact, et qui rayonne peu de parasites vers les circuits audio.
- Bande passante
- Plage des sons reproduits, du plus grave (en hertz, Hz) au plus aigu (en kilohertz, kHz). L'oreille entend d'environ 20 Hz à 20 kHz.
- Rapport signal/bruit
- Écart entre la musique et le léger souffle de fond, en décibels (dB) : plus il est élevé, plus le fond est silencieux.
- Distorsion
- Déformation du son par l'appareil, en pourcentage : plus elle est faible, plus le son est fidèle.
Connectique
Entrées, sorties et raccordements

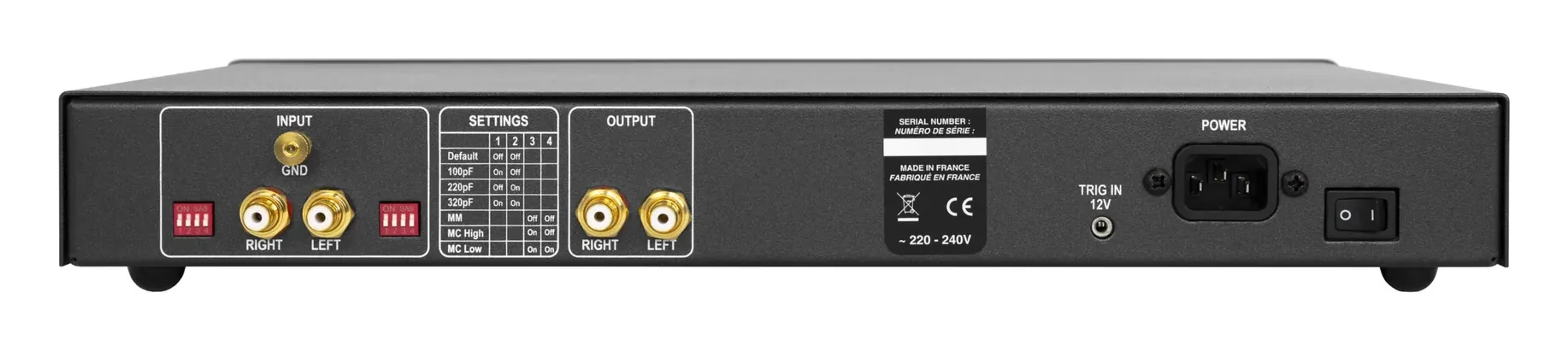

Connexions
- Masse.
- 1 Sortie du signal du module.
- 1 Entrée du signal de la platine.
- Bloc de paramétrages (voie Gauche).
- Bloc de paramétrages (voie Droite).
- 1 Entrée Trigger 12V.
- Le filtrage est réalisé par huit condensateurs de 6800 uF à faible résistance série réalisés sur cahier des charges. Les condensateurs du filtre RIAA sont à technologie mica argenté, ce qui offre une restitution extrêmement naturelle des timbres.
- Les étages audio, entièrement réalisés en composants discrets, sont à faibles taux de contre réaction et polarisés en classe A. Ces étages sont parfaitement séparés (double mono intégral) jusqu’aux fiches RCA de sortie. Celles-ci sont de hautes qualités directement et indépendamment soudées sur le circuit imprimé afin d’optimiser le transfert du signal.
- Chaque étage dispose de deux réglages précis pour le courant de repos et l’offset. Ces étages fonctionnent à courant continu, sans condensateur de liaison, améliorant nettement la musicalité.
- Le circuit développé spécifiquement pour le PH200 permet de s’adapter automatiquement à n’importe quelle valeur d’impédance de cellules et donc de s’affranchir de tout réglage de ce type.
Mesures
Données techniques
- Alimentation
- 2×7 VA
- Total capacitif
- 54 400 µF
- Type de cellules
- MM / MC
- Impédance d’entrée
- 47 kΩ
- Capacité d’entrée
- Rien / 100 pF / 220 pF / 320 pF(*)
- Gain MM
- 40 dB
- Gain MC haut niveau
- 47 dB(*)
- Gain MC bas niveau
- 60 dB(*)
- Rapport signal/bruit à 1 kHz
- 80 dB
- Diaphonie à 1 kHz
- <-86 dB
- THD
- 0,05 %
- Dimensions
- 440×295×63 mm
- Poids
- 5 Kg (*) Selon position des interrupteurs. (Données sous réserve de modifications).
